水中バックホウ・ビッグクラブ

水中バックホウ　ビッグクラブ施工動画

ビッグクラブの概要

多機能水中施工機械「水中バックホウ・ビッグクラブ」は、水中作業での大幅な効率の向上、急速施工による工期短縮および安全性の向上を実現するとともに、各種アタッチメント装着による広範囲の水中作業に対応した施工機械です。

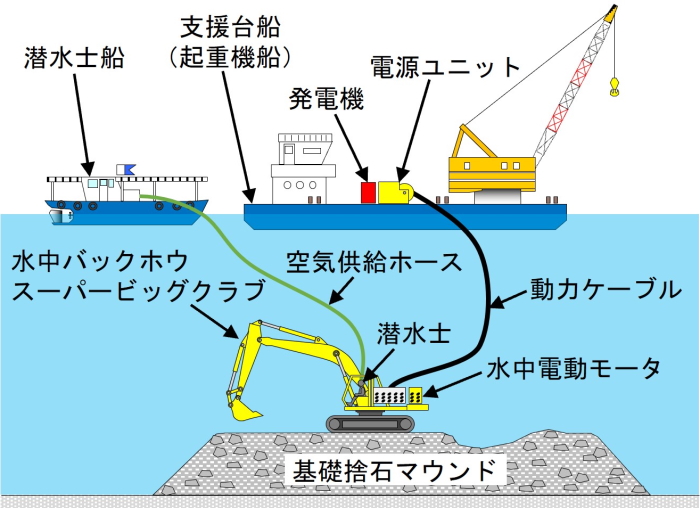

施工概念図

ビッグクラブ　イメージキャラクター

水陸両用バックホウ「ビッグクラブ７号機」

	水中専用タイプ	水陸両用タイプ
ベースマシン	0.8ｍ³級バックホウ
適用水深	水深－2ｍ～－50ｍ以浅	陸上～水深－4ｍ以浅
動力（交換式）	電動油圧変換（110kW）	ディーゼルエンジン（98kW） ＋耐水式吸排気装置
船上支援ユニット	発電機＋インバーター制御盤	不要

捨石均しでのメリット

比較項目	水中バックホウによる施工	人力による施工
波浪	支援母船の作業限界からH1/3＝1.0ｍ程度 →稼働率の向上	潜水士船が小型であるため、作業限界はH1/3＝0.5ｍ程度
潮流	潜水オペレータの操作上の限界が2.0ノット程度 →作業時間効率の向上	捨石均しの作業限界は、一般的に1.0ノット程度
透視度	潜水士による目視作業となるため、3.0ｍ以上が望ましい	作業内容によっては手探りでも可能であるが、安全上問題がある
施工水深	水深-50ｍ（潜水士が空気潜水空気減圧の場合、水深-40ｍ以浅）	水深-40ｍ（潜水士が空気潜水空気減圧の場合）
施工能力 (人力=1.0)	7.2（施工条件によって異なる）	1.0
施工単価 (人力=1.0)	0.9（施工条件によって異なる）	1.0

比較設定条件

• 石材規格：0～200kg／個
• 施工水深：水深-12m～20m未満
• 均し精度：±30cm
• 施工規模：2,000m²未満

人力と、ビッグクラブによる捨石均し作業風景

適用工種

「水中バックホウ・ビッグクラブ」は、通常のバケットによる捨石均しの他、各種のアタッチメントを装着することによって、広範囲の水中作業に対応することが可能です。

工種	基礎捨石均し		ケーブル埋設	被覆石均し	岩盤破砕	固結粘土等 の切削
アタッチ メント	バケット	タンパー	ジェットリフト	被覆バケット	水中ブレーカ	ツインヘッダ

タンパー　－　転圧・締固め、捨石均し

ジェットリフト　－　海底ケーブルの埋設

被覆バケット　－　被覆石均し、根固ブロック据付・撤去

水中ブレーカ　－　岩盤の破砕

ツインヘッダ　－　固結粘土等の切削

遠隔無人化施工を実現する高精度水中音響測位システムの開発

　大水深や視界不良の水域での稼働を目指すとともに、より一層の安全性向上や省力化を図るために、船上から遠隔で機械を操縦する技術の開発を進めています。
　中でも、その核となる水中の位置を安定かつ高精度に測位できる水中音響測位技術を、筑波大学と共同開発しています。

施工実績

国の機関３４件、自治体８件、民間８件
（平成２６年度末現在）

那覇空港

沖縄県　那覇市

境港外港中野地区岸壁（－１２ｍ） 築造工事（その２）

鳥取県　境港市
